Blindage « Cage de Faraday » dans une guitare électrique

Dans le monde de la guitare électrique, le terme :

« blindage »

revient très souvent lorsqu’il est question :

• de parasites,

• de ronflettes,

• de bourdonnements,

• ou d’interférences électromagnétiques.

Et parmi les solutions utilisées depuis des décennies :

la fameuse cage de Faraday

reste probablement l’une des approches les plus efficaces pour limiter une grande partie des perturbations provenant de l’environnement extérieur.

Mais derrière ce terme souvent utilisé un peu rapidement, le fonctionnement réel du blindage mérite d’être mieux compris.

Parce qu’un blindage réellement efficace ne consiste pas simplement à coller du cuivre partout dans une cavité.

Le comportement final dépend aussi énormément :

• de la cohérence des masses,

• de l’architecture globale du circuit,

• et de la manière dont l’ensemble du système est pensé.

Pourquoi une guitare capte-t-elle autant de parasites ?

Une guitare électrique passive possède une électronique particulièrement sensible.

Les micros fonctionnent comme de véritables antennes électromagnétiques.

Ils captent évidemment les vibrations des cordes, mais également une partie des perturbations présentes dans notre environnement.

Aujourd’hui, ces sources parasites sont extrêmement nombreuses :

• alimentations à découpage,

• écrans,

• LED,

• variateurs,

• transformateurs,

• réseaux électriques,

• Wi-Fi,

• appareils domestiques,

• installations anciennes,

• ordinateurs,

• chargeurs, etc.

Plus le circuit de la guitare présente des zones ouvertes, des fils exposés,

des cavités non blindées, plus ces interférences peuvent facilement pénétrer dans le signal audio.

Le principe de la cage de Faraday

Le principe est relativement simple.

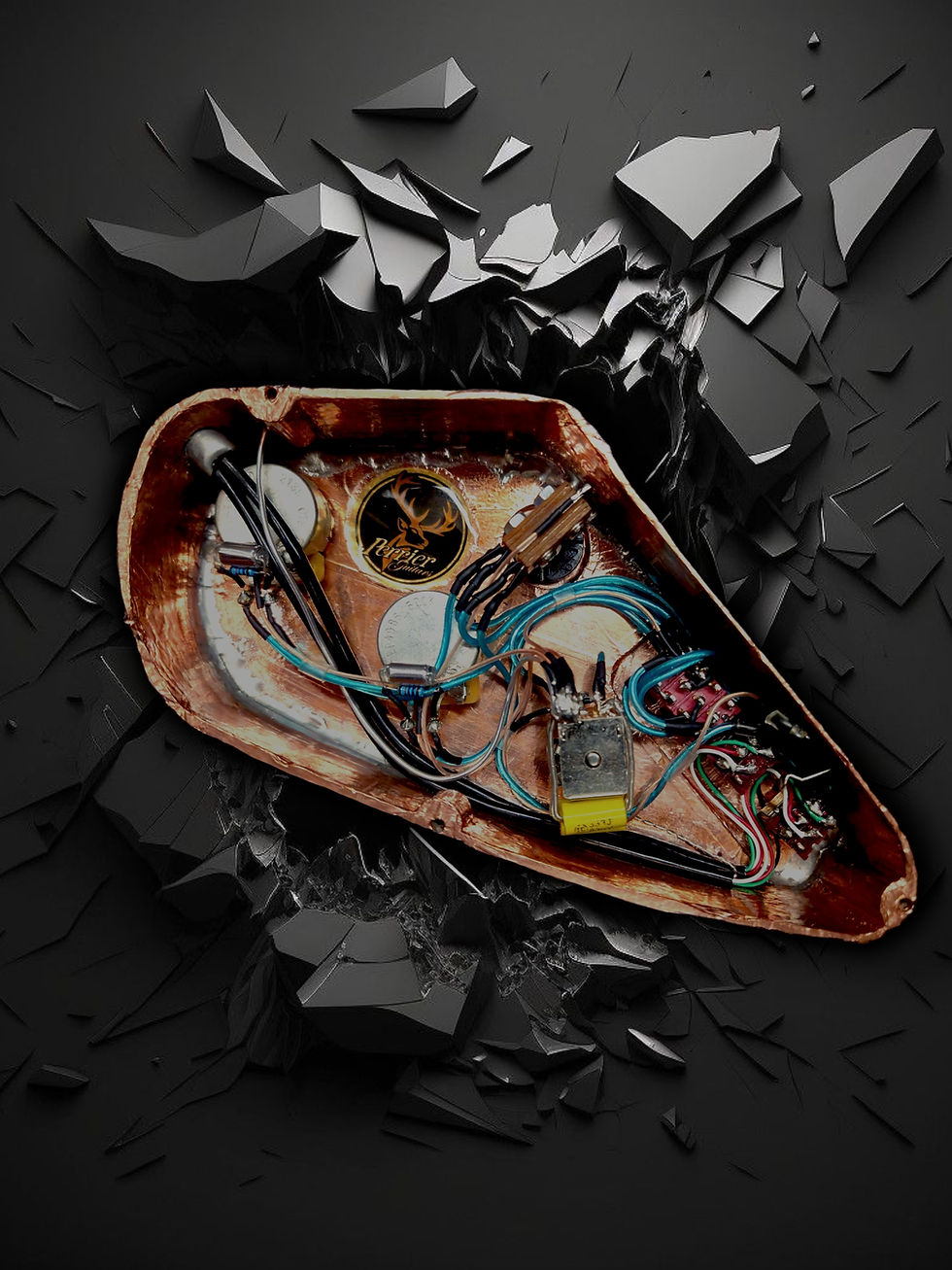

Une cage de Faraday consiste à entourer un circuit sensible avec une enveloppe conductrice reliée à la masse.

Dans une guitare cela revient généralement à créer une protection conductrice autour :

• des potentiomètres,

• du sélecteur,

• des cavités électroniques,

• et parfois, des cavités micros elles-mêmes.

Cette enveloppe agit alors comme une barrière électromagnétique.

Les perturbations extérieures sont majoritairement captées par cette surface conductrice, puis redirigées vers la masse, plutôt que de pénétrer directement dans le circuit audio.

Autrement dit :

le blindage ne supprime pas les parasites à la source, mais il réduit fortement leur capacité à contaminer le signal de la guitare.

Le cuivre reste l’une des solutions les plus efficaces

Plusieurs technologies de blindage existent dans l’univers de la guitare :

• peinture graphite,

• aluminium,

• cuivre adhésif,

• feuilles métalliques conductrices,

• ou différentes combinaisons de matériaux.

La peinture graphite possède certains avantages :

• discrète,

• rapide à appliquer,

• relativement économique.

Mais son efficacité dépend énormément :

• de son épaisseur réelle,

• de sa conductivité,

• du nombre de couches,

• et surtout de la qualité des connexions entre les différentes zones blindées.

Le cuivre adhésif reste généralement l’une des solutions les plus performantes.

Pourquoi ? Parce qu’il offre :

• une excellente conductivité,

• une continuité électrique très efficace,

• et une couverture souvent beaucoup plus homogène des cavités.

Mais là encore :

la qualité de réalisation change énormément le résultat final.

Un blindage mal réalisé peut devenir contre-productif

C’est probablement l’un des points les plus sous-estimés.

Beaucoup de blindages semblent très impressionnants visuellement, mais présentent en réalité :

• des ruptures de continuité,

• des masses incohérentes,

• des connexions multiples mal maîtrisées,

• des chemins de retour parasites.

• Ou même, un risque de décrochage de feuille métallique pouvant entraîner un court-circuit.

Or, une cage de Faraday réellement efficace ne dépend pas uniquement de la quantité de cuivre présente dans la guitare.

Elle dépend surtout de la cohérence électrique de l’ensemble.

Et c’est là qu’intervient un sujet souvent très peu abordé :

les boucles de masse.

Attention aux boucles de masse

Lorsqu’on blinde une guitare entièrement au cuivre, il devient très facile de multiplier involontairement les chemins de masse.

Par exemple :

dans énormément de montages classiques, les potentiomètres sont reliés à la masse par les fils du circuit, mais également mécaniquement par leur contact direct avec le cuivre de blindage.

Autrement dit :

la masse circule alors par plusieurs chemins simultanément.

Même si les courants restent faibles dans une guitare passive, cela peut favoriser :

• certaines circulations parasites,

• des comportements instables,

• ou des boucles de masse locales.

Et dans les circuits audio sensibles la qualité d’une masse dépend énormément de son organisation et de sa cohérence.

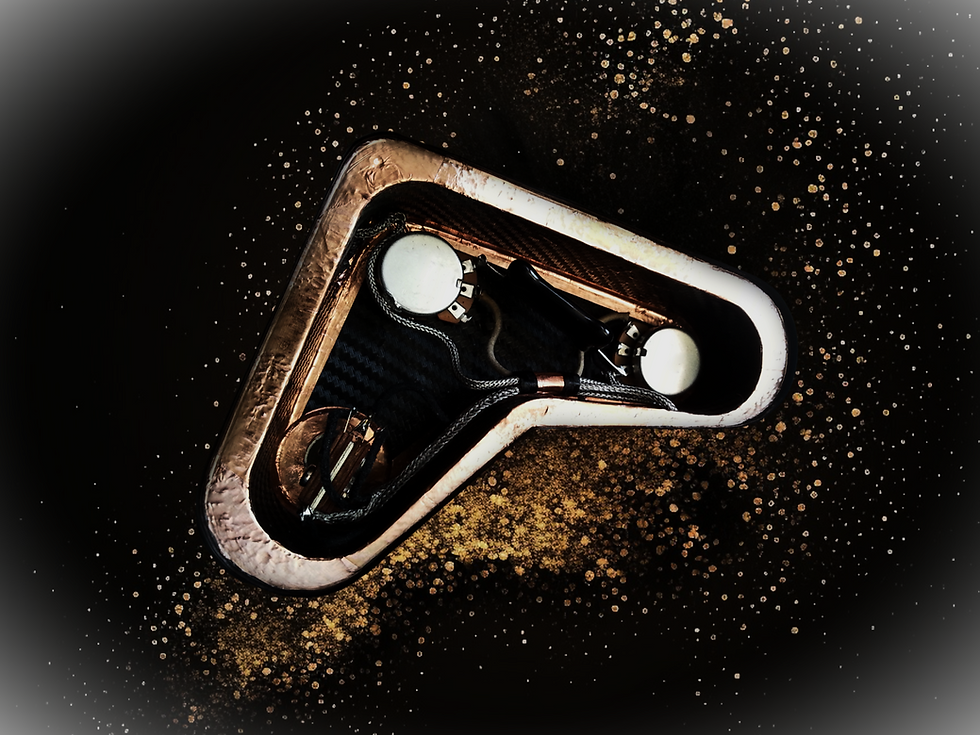

Pourquoi certaines approches haut de gamme isolent les potentiomètres du blindage

Dans certaines approches très rigoureuses du câblage audio, on cherche justement à mieux contrôler les chemins de retour de masse.

Cela peut passer par l’isolation partielle des potentiomètres vis-à-vis du cuivre de blindage.

L’objectif devient alors que la masse du circuit transite principalement par le câblage prévu à cet effet, et non par une multiplication de contacts mécaniques dispersés dans toute la cavité.

Autrement dit :

on cherche à éviter que le blindage lui-même devienne un immense réseau de masse incohérent.

Cette logique se rapproche davantage, des méthodes utilisées dans certains environnements

électroniques exigeants :

• instrumentation sensible,

• audio professionnel,

• systèmes industriels,

• ou certaines approches de compatibilité électromagnétique avancée.

Parce qu’au fond, un bon blindage électromagnétique ne consiste pas simplement, à ajouter du métal.

Il consiste surtout, à maîtriser intelligemment la circulation des masses et des perturbations.

Le blindage ne supprime pas tous les bruits

C’est un point extrêmement important.

Même avec une excellente cage de Faraday, une guitare équipée de micros simples bobinages restera naturellement plus sensible aux ronflettes qu’un humbucker.

Pourquoi ?

Parce qu'une partie du bruit est directement captée par le micro lui-même.

Le blindage protège principalement le circuit électronique et le câblage, mais il ne change pas la nature fondamentale du micro.

Autrement dit, un blindage très efficace améliore énormément le confort d’utilisation, mais ne transforme pas un simple bobinage en micro silencieux.

Le rôle parfois oublié du pickguard

Sur beaucoup de guitares, le pickguard participe lui aussi au blindage global.

Lorsqu’il reçoit une feuille de cuivre,

d’aluminium, ou un revêtement conducteur, il peut compléter la cage de Faraday en refermant partiellement la cavité électronique.

Cette continuité entre :

• cavité,

• plaque,

• blindage,

• et électronique, peut améliorer sensiblement la protection globale du circuit.

Pourquoi certaines vieilles guitares étaient pourtant peu blindées

Le sujet devient particulièrement intéressant lorsqu’on observe certaines guitares vintage.

Beaucoup de Stratocaster, Telecaster, Jaguar, ou autres instruments historiques, possédaient finalement très peu de blindage comparé aux standards modernes.

Et pourtant, ces instruments ont produit certains des sons les plus célèbres de l’histoire de la guitare électrique.

Pourquoi ?

Parce qu’à l’époque l’environnement électromagnétique était souvent beaucoup moins pollué qu’aujourd’hui.

Le monde moderne est désormais saturé :

• d’électronique numérique,

• d’alimentations à découpage,

• d’éclairages LED,

• de réseaux sans fil,

• d’écrans,

• et d’appareils rayonnants.

Résultat :

les exigences en matière de blindage sont devenues beaucoup plus importantes.

Une approche globale plus cohérente de l’électronique guitare

Le blindage ne doit jamais être vu comme une solution miracle isolée.

Un circuit silencieux dépend toujours :

• de la qualité du câblage,

• de la cohérence des masses,

• des longueurs de fils,

• de la disposition des composants,

• de la stabilité des connexions,

• et de l’architecture générale du système.

Au final :

un blindage réellement performant relève davantage d’une approche globale de maîtrise électromagnétique, que d’un simple ajout de cuivre dans une cavité.

Et c’est probablement ce qui différencie un blindage simplement décoratif, d’un véritable travail de conception électronique cohérent et maîtrisé.
