Pourquoi j’ai commencé à utiliser un LCR mètre pour mesurer les condensateurs pour guitare
Pendant longtemps, comme beaucoup de guitaristes, je regardais surtout :
la valeur inscrite sur le condensateur,
son type,
son origine,
ou parfois sa réputation.
Un 0.022 µF
restait simplement : un 0.022 µF.
Puis, en commençant à comparer davantage de composants, une chose est rapidement devenue évidente.
Deux condensateurs pourtant “identiques” ne se comportaient pas toujours exactement de la même manière
Certaines différences semblaient parfois :
très faibles,
parfois imperceptibles,
parfois discutables.
Mais d’autres écarts devenaient réellement intéressants :
valeurs différentes,
tolérances importantes,
vieillissement,
pertes,
stabilité,
comportement variable selon les technologies.
Et c’est précisément ce qui m’a poussé à commencer, à mesurer sérieusement les composants.
Pourquoi un simple multimètre ne suffit pas toujours
La plupart des multimètres classiques permettent :
de vérifier une continuité,
mesurer une résistance,
parfois une capacité approximative.
Et pour beaucoup d’usages cela suffit largement.
Mais lorsqu’on commence à comparer réellement des condensateurs, on découvre rapidement que la capacité seule ne raconte pas toute l’histoire.
Deux composants affichant 0.022 µF peuvent pourtant présenter :
des pertes différentes,
un ESR différent,
des comportements variables,
ou des dérives importantes.
Et un simple multimètre ne montre généralement pas ces paramètres plus complexes.
Qu’est-ce qu’un LCR mètre (LCR Meter) ?
Un LCR mètre est un appareil conçu pour mesurer :
l’inductance (L),
la capacité (C),
la résistance (R),
mais aussi souvent :
l’ESR,
le facteur de dissipation,
certaines pertes,
ou d’autres paramètres liés au comportement réel des composants.
Autrement dit : il permet de regarder un condensateur un peu plus en profondeur qu’une simple valeur affichée sur son corps.
Pourquoi utiliser ce type d’appareil dans le monde de la guitare ?
Parce que les condensateurs guitare ne sont pas toujours :
parfaitement stables,
parfaitement identiques,
ni aussi précis que ce que leur marquage laisse penser.
Et cela devient particulièrement visible :
avec certains vieux composants,
certains PIO,
certaines céramiques,
ou des condensateurs ayant vieilli pendant plusieurs décennies.
Lorsqu’on commence à mesurer on découvre rapidement :
des dispersions importantes,
des écarts inattendus,
ou des composants supposés identiques qui ne le sont pas vraiment.
Et dans une démarche de cohérence, cela devient extrêmement intéressant.

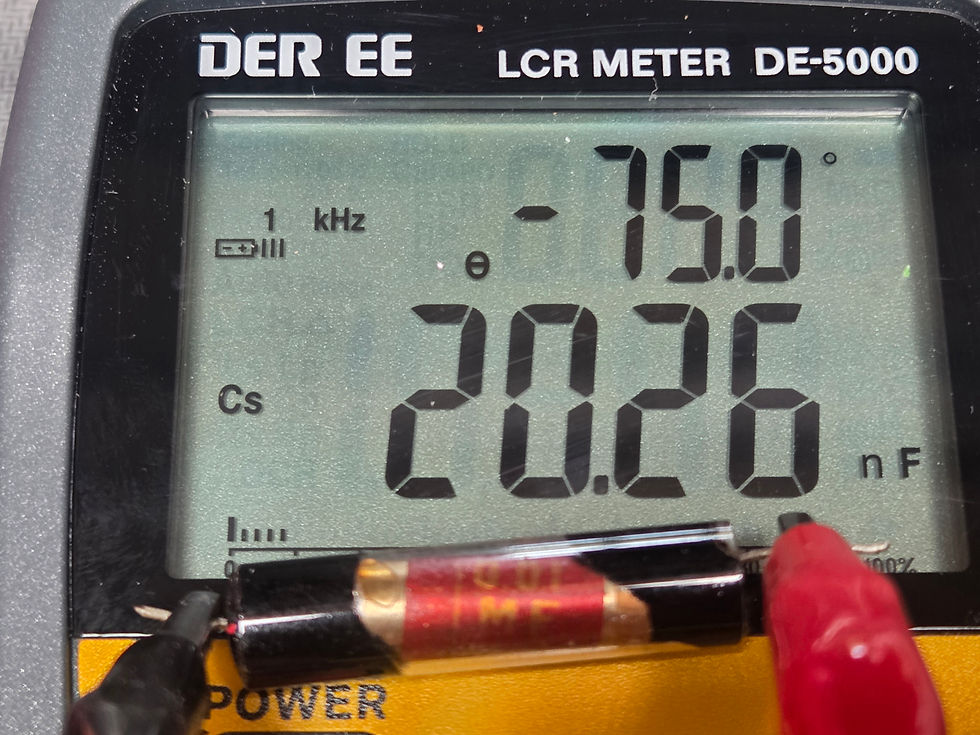

Pourquoi j’utilise un DER EE DE-5000
Le modèle que j’utilise principalement est :
le DER EE DE-5000.
Ce n’est évidemment pas un pont de métrologie industrielle à plusieurs milliers d’euros, ni un équipement de laboratoire ultra haut de gamme.
Mais ce type d’appareil permet déjà :
des mesures sérieuses,
cohérentes,
reproductibles,
et largement suffisantes
pour explorer énormément de comportements réels dans les circuits guitare.
Le DER EE DE-5000 est d’ailleurs devenu assez populaire, chez de nombreux passionnés d’électronique, techniciens, et amateurs de composants audio, notamment parce qu’il offre :
une très bonne précision pour son prix,
des mesures ESR fiables,
plusieurs fréquences de mesure,
et une approche beaucoup plus complète qu’un simple multimètre classique.
Et surtout : il permet de mettre rapidement en évidence :
certaines dérives,
certaines dispersions,
ou des différences réelles entre composants.
Mesurer… mais aussi écouter
Même si les mesures sont extrêmement intéressantes, elles ne remplacent évidemment pas :
l’écoute réelle dans un circuit guitare.
C’est d’ailleurs pour cette raison que j’ai également développé plusieurs systèmes de comparaison rapides, ainsi qu’une guitare dédiée aux essais de composants.
Le principe consiste à pouvoir :
comparer rapidement différents condensateurs, changer les valeurs ou technologies presque instantanément,
et écouter les variations dans exactement les mêmes conditions.
Le système utilise notamment :
des boîtiers externes,
des commutateurs rotatifs,
et plusieurs configurations permettant de tester différents composants directement “en ligne” dans le circuit guitare.
L’objectif n’est pas : de créer des comparaisons spectaculaires ou biaisées, mais plutôt :
de pouvoir écouter de manière cohérente et reproductible, sans devoir ressouder constamment les composants entre chaque essai.
Parce qu’en pratique : la mémoire auditive est beaucoup plus fragile qu’on ne le pense souvent.
Le plus intéressant : les écarts entre composants supposés identiques
C’est probablement ce qui m’a le plus marqué.
Lorsqu’on mesure plusieurs condensateurs censés posséder exactement la même valeur,
la même référence, voire parfois la même technologie,
on découvre souvent des écarts étonnants.
Parfois, quelques pourcents seulement, parfois beaucoup plus.
Et cela aide énormément à comprendre pourquoi certains circuits peuvent réagir légèrement différemment, même avec des composants supposés identiques.
L’ESR : un paramètre souvent évoqué… mais rarement expliqué
Parmi les mesures intéressantes on retrouve l’ESR.
pour
Equivalent Series Resistance.
Autrement dit, une petite résistance parasite naturellement présente dans le condensateur.
Aucun composant réel n’est parfait.
Selon :
le matériau,
la construction,
le vieillissement,
ou la technologie utilisée, cet ESR peut varier.
Dans certains cas, cela peut influencer légèrement :
le comportement du filtrage,
certaines zones du tone,
ou la manière dont le circuit réagit.
Les vieux condensateurs racontent parfois des histoires étonnantes
C’est probablement l’un des aspects les plus fascinants.
Lorsqu’on mesure :
de vieux PIO,
des céramiques vintage,
certains composants militaires,
ou des condensateurs stockés depuis des décennies,
on découvre parfois :
des valeurs très éloignées du marquage d’origine,
des dérives importantes,
des fuites,
ou des comportements inattendus.
Et cela rappelle une chose essentielle, les composants vieillissent eux aussi.
Mesurer ne signifie pas forcément “tout entendre”
C’est un point extrêmement important.
Le fait de mesurer :
une différence,
une dérive,
ou un écart électrique,
ne signifie pas automatiquement qu’il deviendra évident à l’oreille.
Dans une guitare passive, beaucoup de paramètres interagissent :
les micros,
les potentiomètres,
le câble,
l’ampli,
le gain,
le contexte musical,
et évidemment le musicien lui-même.
Certaines différences mesurées restent probablement :
faibles,
subtiles,
ou parfois imperceptibles en pratique.
Mais cela ne rend pas la mesure inutile pour autant.
Pourquoi mesurer devient intéressant malgré tout
Parce qu’à partir du moment où l’on cherche :
de la cohérence,
de la reproductibilité,
ou simplement : à mieux comprendre le comportement réel des composants,
la mesure devient extrêmement utile.
Elle permet :
de vérifier,
comparer,
sélectionner,
comprendre certaines variations,
et éviter énormément d’idées reçues.
Le piège du “laboratoire absolu”
Il est important de garder du recul.
Le monde guitare n’est pas un laboratoire de physique fondamentale.
Et un appareil comme le DER EE DE-5000 ne prétend évidemment pas : remplacer des équipements industriels de métrologie extrêmement coûteux.
Mais pour explorer sérieusement :
les comportements réels,
les dispersions,
les différences entre composants,
il représente déjà un outil extrêmement intéressant.
Pourquoi cette démarche m’a passionné
Parce qu’elle permet de sortir des affirmations simplistes.
Mesurer des condensateurs montre rapidement une chose :
la réalité est souvent beaucoup plus nuancée que les débats Internet.
Certains composants :
diffèrent réellement,
vieillissent,
dérivent,
ou possèdent des comportements particuliers.
Mais cela ne signifie pas automatiquement :
des transformations spectaculaires,
ni des miracles sonores.
Et c’est probablement précisément là que le sujet devient passionnant, à la frontière entre :
électronique,
perception,
vieillissement,
culture vintage,
et expérience musicale.
Comprendre plutôt que croire
Au fond, ce que permet surtout un LCR mètre, ce n’est pas de “prouver” qu’un condensateur est magique.
C’est plutôt, apprendre à observer ce qui se passe réellement.
Et dans un univers où les mythes et les croyances occupent une place énorme, cette approche plus mesurée devient finalement : tout aussi intéressante que les composants eux-mêmes.
